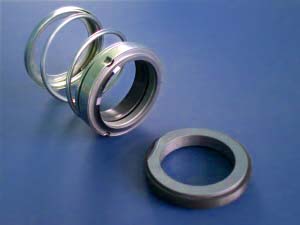

W F2-GG60

Einsatzgrenzen:
D1:  12 - 80 mm
P1:  10 (16) bar
T:    -20 - +140°C
Vg:   10 m/s

Gleitflächen:
W1:   CrNiMo + Cr2O3
G:      Cr - Stahl
Q1:    SiSiC
V:       Al - Oxid
B:       Kohle K

Metallteile:   CrNiMo - Stahl

Nebendichtungen: NBR, Viton

Komplette Montageeinheit mit kompakten Einbaumaßen:
- Einfache Einbau für schnelle Reparaturen
- Hervorragend geeignet für den Umbau von
- Packungspumpen auf Gleitringdichtungen

Anwendungsbereiche:
- Wasserpumpen
- Heizungsumwälzpumpen
- Tauchpumpen
- Abwasserpumpen

Dichtungsmerkmale:
- Einfachwirkend
- Drehrichtungsunabhängig
- Belastet
- Drehmomentübertragung durch Elastomermanschette
- Kein Wellenverschleiß

W F2-GG60

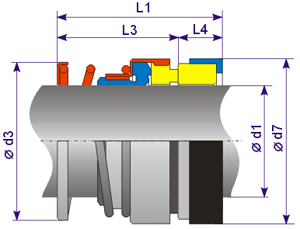

d1 L1 d7 d3 L3 L4
12 32,5 23,0

21,7

23,9

8,6

14 35,0 25,0

24,5

26,4

8,6

16 35,0 27,0

26,7

26,4

8,6

18 37,5 33,0

30,4

27,5

10,0

20 37,5 35,0

33,4

27,5

10,0

22 37,5 37,0

33,6

27,5

10,0

24 40,0 39,0

38,3

30,0

10,0

25 40,0 40,0

39,3

30,0

10,0

25 42,5 43,0

42,2

32,5

10,0

30 42,5 45,0

44,0

32,5

10,0

32 42,5 48,0

45,8

32,5

10,0

33 42,5 48,0

45,9

32,5

10,0

35 42,5 50,0

49,1

32,5

10,0

38 45,0 56,0

52,6

34,0

11,0

40 45,0 58,0

55,7

34,0

11,0

43 45,0 61,0

58,8

34,0

11,0

45 45,0 63,0

61,0

34,0

11,0

48 45,0 66,0

64,2

34,0

11,0

50 47,5 70,0

66,6

34,5

13,0

55 47,5 75,0

71,7

34,5

13,0

58 52,5 78,0

78,4

39,5

13,0

60 52,5 80,0

78,4

39,5

13,0

63 52,5 83,0

81,5

39,5

13,0

65 52,5 85,0

84,3

39,5

13,0

68 52,5 90,0

89,7

37,2

15,3

70 60,0 92,0

89,7

44,7

15,3

75 60,0 97,0

96,8

44,7

15,3

80 60,0 105,0

104,0

44,3

15,7
