W F13

Einsatzgrenzen:
D1:  10 - 100 mm
P1:  12 (16) bar
T:    -20 - +140°C
Vg:   10 m/s

Gleitflächen:
W1:   CrNiMo + Cr2O3
G:      Cr - Stahl
U1:    WC
Q1:    SiSiC
V:       Al - Oxid
B:       Kohle K

Metallteile:   CrNiMo - Stahl

Nebendichtungen: Alle Elastomere

Komplette Montageeinheit mit kompakten Einbaumaßen:
- Einfache Einbau für schnelle Reparaturen
- Hervorragend geeignet für den Umbau von
- Packungspumpen auf Gleitringdichtungen
- Befederung rotierend

Anwendungsbereiche:
- Wasserpumpen
- Heizungsumwälzpumpen
- Tauchpumpen
- Abwasserpumpen

Dichtungsmerkmale:
- Einfachwirkend
- Drehrichtungsunabhängig
- Belastet
- Drehmomentübertragung durch Elastomermanschette
- Kein Wellenverschleiß

- Einbaumaße auch nach DIN 24960

W F13

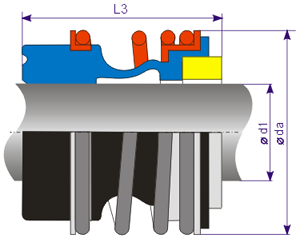

d1 L3 da

10

33,4

24,0

12

33,4

24,0

14

33,4

28,0

16

33,4

28,0

18

37,5

31,0

20

37,5

36,0

22

37,5

36,0

24

42,5

40,5

25

42,5

41,0

28

42,5

47,0

30

42,5

47,0

32

47,5

51,0

33

47,5

51,0

35

47,5

55,0

38

46,0

58,0

40

46,0

60,0

43

51,0

63,0

45

51,0

65,0

48

51,0

69,0

50

50,5

71,0

53

59,0

76,0

55

59,0

78,0

58

59,0

82,0

60

59,0

85,0

65

69,0

90,0

68

68,7

94,0

70

68,7

97,0

75

68,7

102,0

80

78,0

107,0
