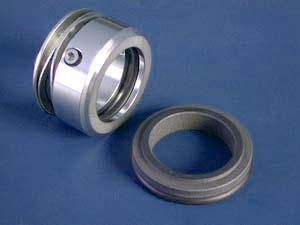

WM K/GG3

Gleitflächen:
W1:   CrNiMo + Cr2O3 beschichtet
G:      Cr – Stahl
W2:   CrNiMo + WC beschichtet

Metallteile:   1.4571
                        1.4401

O-Ring: Alle Elastomere



Preiswerte, drehrichtungs- unabhängige Gleitringdichtung:
- Geringe Einbaulänge
- Beschränkter, radialer Platzbedarf
- Einfache Lagerhaltung

Drehmomentübertragung durch Madenschrauben:
- Formschlüssige Drehmitnahme
- Volle Beweglichkeit bei geringer    Tauchbewegung
- Hubbegrenzung der Feder nach
   Ausnutzung der Verschleißhöhe

Dichtungsmerkmale:
- Einfachwirkend
- Drehrichtungsunabhängig belastet
- Einbaumaß kleiner als DIN 24960
- Innen- und Außen beaufschlagbar
- Massiver, rotierender, spannungsfreier
   Gleitring

Hauptanwendungsgebiet:
- Allzweckpumpen, insbesondere fur
  Raffinerien und die chemische Industrie
- Für korrosive und abrasive Medien
- Heizungsumwälzpumpen
- Tauchpumpen

WM K/GG3

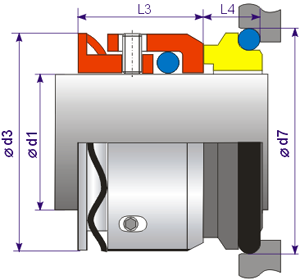

d1 d3 d7 L3 L4 L1
15,8mm - 0,625" 27,0 28,5 19,1 6,6 25,7
16,0mm - 0,630" 27,0 28,5 19,1 6,3 25,4
19,1mm - 0,750" 30,0 31,7 19,1 6,3 25,4
24,0mm - 0,945" 34,1 35,4 19,1 7,6 26,7
28,0mm - 1,102" 40,0 42,0 19,1 7,6 26,7
28,6mm - 1,125" 39,5 41,2 19,1 7,6 26,7
30,0mm - 1,181" 41,0 42,7 19,1 7,6 26,7
31,7mm - 1,250" 42,4 44,2 19,1 7,6 26,7
32,0mm - 1,260" 42,4 44,4 19,1 7,6 26,7
35,0mm - 1,375" 45,5 47,6 19,1 7,6 26,7
38,0mm - 1,500" 51,8 53,9 21,1 8,1 29,2
44,4mm - 1,750" 58,2 60,3 21,1 8,1 29,2
47,6mm - 1,875" 61,4 63,5 21,1 8,1 29,2
50,0mm - 1,969" 61,9 63,9 21,1 8,1 29,2
50,8mm - 2,000" 64,6 66,6 22,1 9,6 31,7
53,9mm - 2,125" 71,0 73,0 22,1 9,6 31,7
54,0mm - 2,125" 71,0 73,9 22,1 9,6 31,7
54,6mm - 2,150" 72,0 75,0 22,1 9,6 31,7
55,0mm - 2,165" 72,0 75,0 22,1 9,6 31,7
63,0mm - 2,480" 79,3 83,0 25,8 9,1 34,9
63,5mm - 2,500" 79,3 88,9 25,8 9,1 34,9
69,8mm - 2,750" 88,9 95,2 25,8 9,1 34,9
73,0mm - 2,875" 94,0 98,4 25,8 9,1 34,9
75,0mm - 2,953" 96,0 100,4 25,8 9,1 34,9
